一、概述
       电子稳压膨胀水箱是我公司根据中央空调实际运行情况，自主研究和开发的，专利号：ZL  2021 2 0764908.5；该产品可以广范应用于中央空调冷冻（采暖）水系统、工业循环水系统节能补水设备，可以替代高位传统膨胀水箱、气囊式定压设备。
       本公司对目前空调水系统中正在采用的定压设备进行比较：
       1、高位膨胀水箱：优点：1）安装简单、实效，定压稳定：2）安装费用低。缺点：1）高位膨胀水箱需要加装在屋顶高处，对大楼屋顶的美观会有一定影响；2）在系统进行水处理时，在高高耸立的水箱进行加药工作时，会有一定的危险性；3）在实际的安装过程中，安装高度受到一定的制约，水箱没有达到应有高度，压力下降，其结果就是空调水系统里的空气无法完全排除，增加系统管道腐蚀。
       2、气囊式定压设备：优点：1）压力稳定，可以完全排除中央空调水系统里的剩余空气；2）安装位置灵活。缺点：1）但是在运行2年左右的时间后，气囊压力会因气囊气体泄漏，压力下降，无法满足系统的正常压力；2）后期维修费用高，维修更换麻烦，气囊式定压罐里的气囊在运行二年后会出现气囊老化破裂的情况，需要更换气囊；3）由于气囊式定压设备和空调水系统处于同一密闭的空间，无法单独清洗气囊式定压设备，中央空调水系统的水处理工作也较难开展，需要配套加装水处理加药装置。
       3、本公司自主研发的“双简”电子稳压膨胀水箱：本公司产品由开式常压水箱+增/泄压模块+压力感感器+水箱水位传感器+电子控制单元组成，其优点：1）安装方便，灵活；2）没有宊兀的耸立的水箱；3）可以精准控制系统压力，并且可以现场调节压力；4）水箱可以独立清洗；5）无需加装配套的水处理加药装置即可通过开式常压水箱对水系统进行水处理工作；6）维修费用低，一般维修费用只要百元内即可。

       二、工作原理

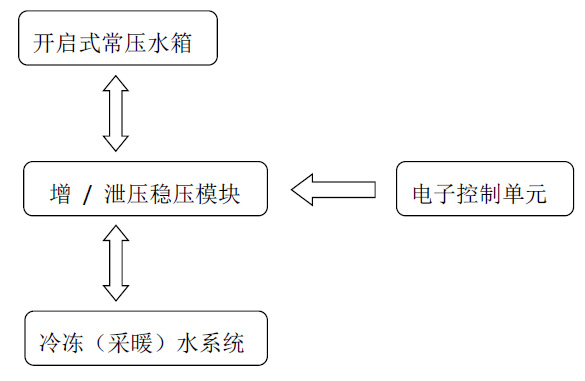

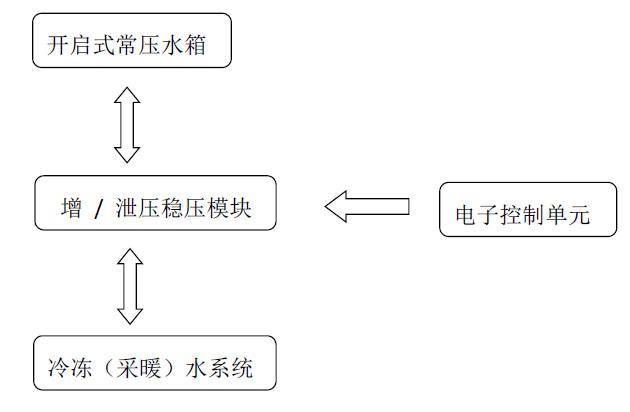

       我们的产品结构组成如下显示：

　　从上图可以看到，在“双简”电子稳压膨胀水箱产品中，水箱只是一个贮水功能，系统定压由增/泄压稳压模块及电子控制单元将根据设定的压力值进行精准控制。
　　当系统压力高于设定值时，增/泄压稳压模块则进行泄压工作，将系统内的水释放到水箱里，降低系统压力至设定值；当系统压力低于设定值时，增/泄压稳压模块又将水箱里的水增压补充到水系统里，提高系统压力至设定值。
　　由于水箱在产品组成中只是一个贮水容器，所以产品安装位置就非常灵活，使用过程中的清洗维护非常简单，极大的方便水处理工作；同时开启式水箱的水位也是通过电子控制单元来控制水箱水位。

　　三、设备特点

1. 　　由于电子式膨胀水箱的水箱是开启式的，所以水箱的清洗工作不影响系统的正常运行，同时也方便了系统进行正常的水处理工作，清洗、镀膜、保养等水处理药剂均可以通过水箱投放到系统中进行系统的维护保养工作。
2. 　　电子控制单元会将系统压力数据实时读写在显示屏上，方便使用单位空调工作人员的检查，空调操作人员也可以将显示屏的压力数据和系统安装的机械表压进行相互印正，提高系统运行的安全性。
3. 　　系统所需恒压值可以现场设定与调整，更加符合循环水系统实际运行要求。
4. 　　电子稳压膨胀水箱控制压力精确，维护维修方便。
5. 　　安装位置灵活，可以装在屋顶，地下层或是其他位置的设备层。
6. 　　智能化程度高，全自动运行，无需人工管理。
7. 　　占地面积小，基建投资省，给建筑设计和施工带来诸多方便。

　　四、适用系统
　　中央空调制冷（采暖）闭式循环水系统

　　五、性能参数
　　恒压范围： 0.03-1.6Mpa
　　水箱供水： 市政供水
　　环境温度：0℃～65℃
　　电源： 220V/380V/50Hz
　　安装场所： 室内\外。
　　型号说明：YC-DPS-Q-H-补水接口尺寸
　　YC------上海依诚实业有限公司
　　DPS-------电子稳压膨胀水箱
　　Q---------增补水流量
　　H---------增压泵扬程

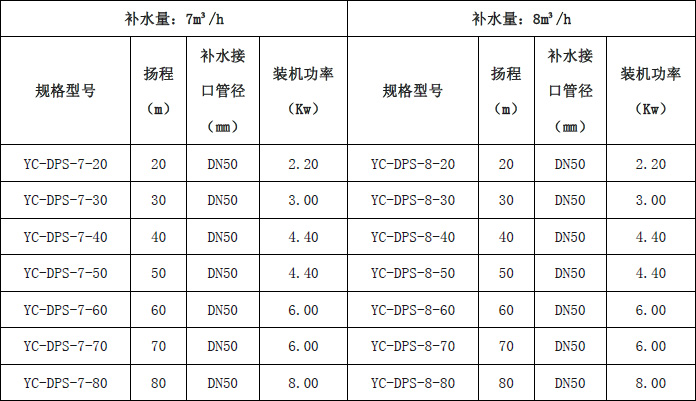

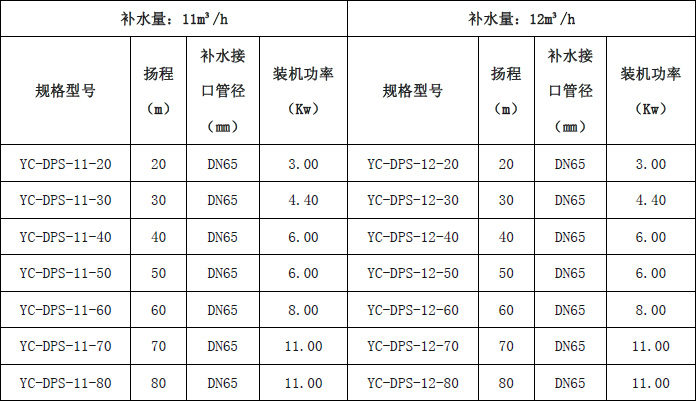

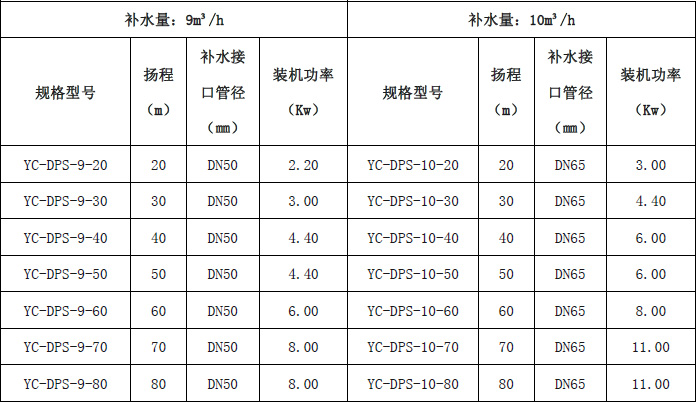

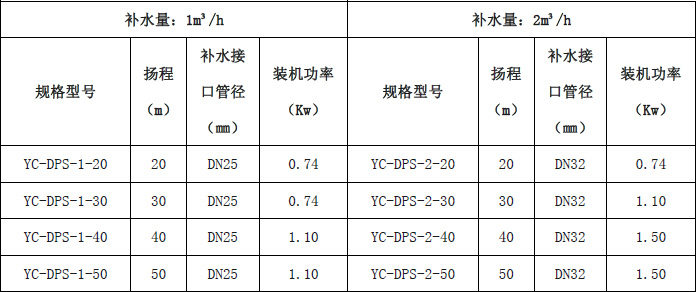

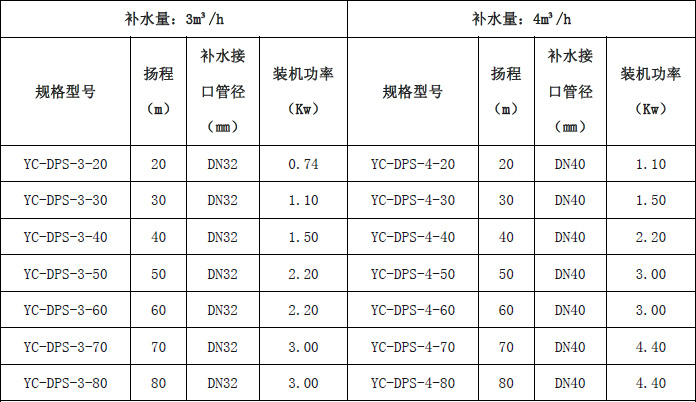

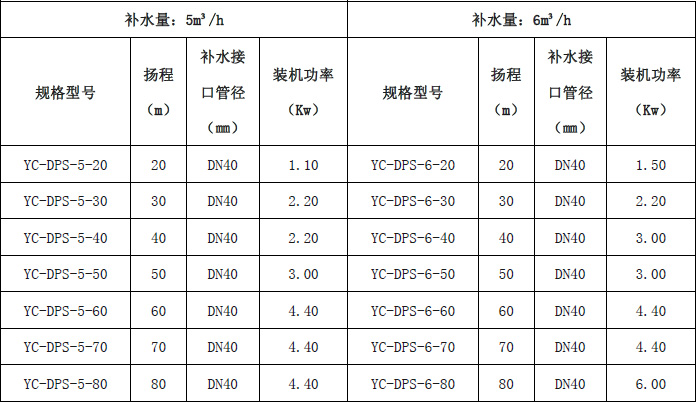

　　1、设备型号表

　　

　　

　　

　　

　　

　　

　　 2、膨胀水箱容积的计算方式

　　冷冻水系统的补水量（膨胀水箱）
　　水箱容积计算:  Vp=a△tVs    L
　　Vp—膨胀水箱有效容积（即水箱从补水开始至水箱补水结束之间高差内的容积）L，在实际制作时，实际有效容积将大于计算时的有效容积，这样能更有效的保证水箱水位的稳定性。
　　a —水的体积膨胀系数，a=0.0006 L/℃
　　△t—最大的水温变化值 ℃
　　Vs—系统内的水容量 L，即系统中管道和设备内总容水量

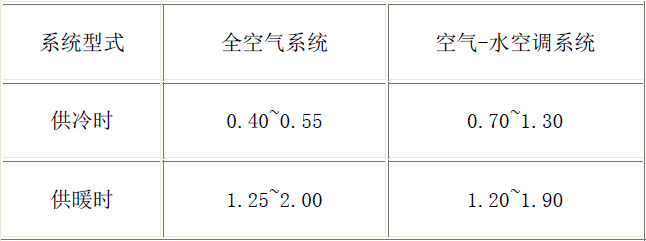

水系统中总容水量估算值（L/m2建筑面积）



　　六、相关证书
